产品名称： 户外电动CR80百叶
发布日期： 2019-07-10
点击数： 1617
二维码：
产品详情
本产品分为50mm和80mm两种规格，可用做户外遮阳和双层幕墙间遮阳。50mm的铝合金百叶帘尤其适合用做生态幕墙和呼吸式双层幕墙间的遮阳。本铝合金百叶帘系统是采用欧洲成熟系统及原材料制作。
一、系统介绍
|
本产品具有如下特点：

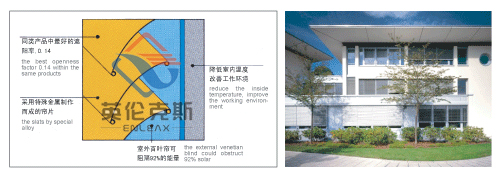

● 达到同类产品中的遮阳率0.14 ● 当产品安装在室外时，可阻隔92％的能量 ● 使室内保持较低的温度，改善工作环境 ● 通过调节叶片达到的光线控制 ● 保护窗户免受恶劣天气的影响 ● 抗风和抗恶劣天气的性能特别适合所有较大的窗户 ● 选用高质量的原材料，精密的加工和表面处理能够产品经久耐用 ● 可选择不同颜色的铝合金帘片达到吸引人的立面效果 ● 马达控制可以和光控/风控传感系统相结合 |
|

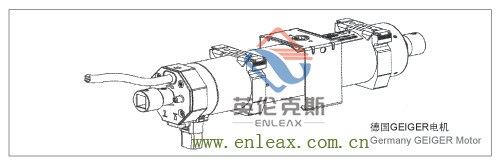

二、50/80mm铝合金百叶帘采用德国GEIGER电机，外观及详细技术参数如下：
|
|
型号 |
GJ5606 |
GJ5610 |
|
正常工作电压 |
230V |
230V |
|
正常工作电流 |
0.4A |
0.51A |
|
正常工作功率 |
90W |
115W |
|
扭矩 |
6NM |
10NM |
|
转速 |
26/23rpm |
26/22rpm |
|
防护指数 |
IP54 |
IP54 |
|
马达直径 |
55mm |
55mm |
|
热保护时间 |
6min |
6min |
三、技术参数:
|
50mm系统最大应用尺寸
|
|
最大宽度
|
最大高度
|
最大面积(循环绳)
|
最大面积(马达或曲柄)
|
|
3米 |
3米 |
6平方米 |
7平方米 |
80mm系统最大应用尺寸
|
最大宽度
|
最大高度
|
最大面积(循环绳)
|
最大面积(马达或曲柄)
|
|
3米 |
3米 |
6平方米 |
7平方米 |
四、结构拆分图:

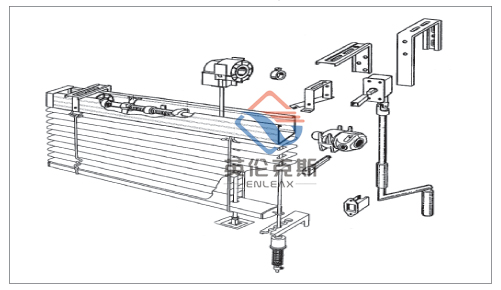

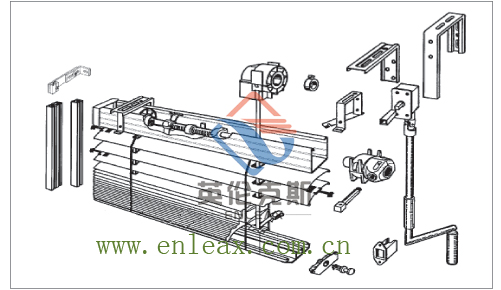

1、50mm钢丝导向手动户外铝合金百叶帘结构拆分图
2、80mm侧轨导向手动户外铝合金百叶帘结构拆分图

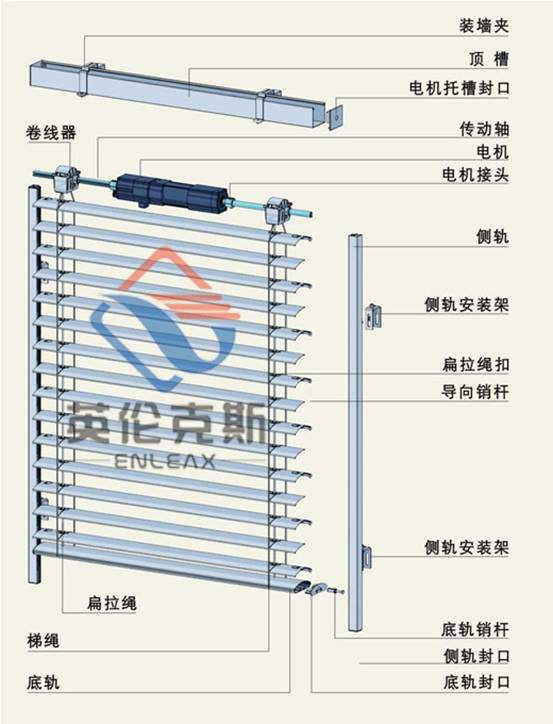

3、电动80mmCR户外百叶机构图：

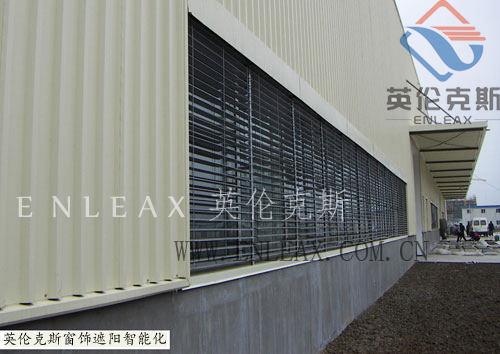

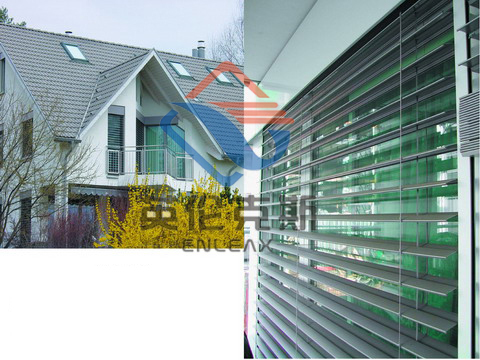

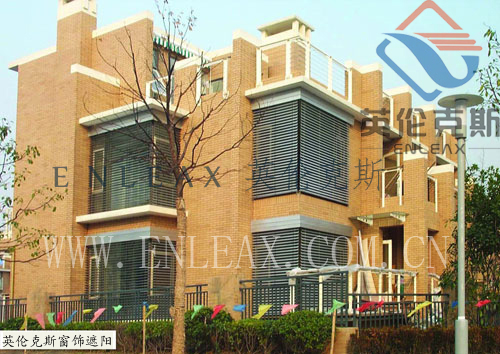

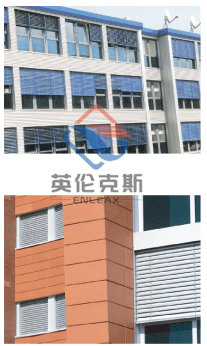

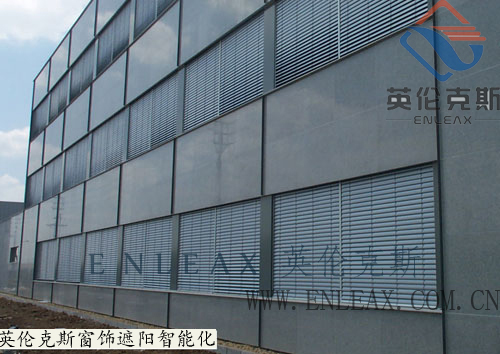

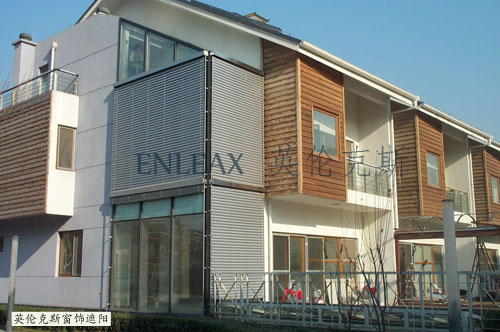

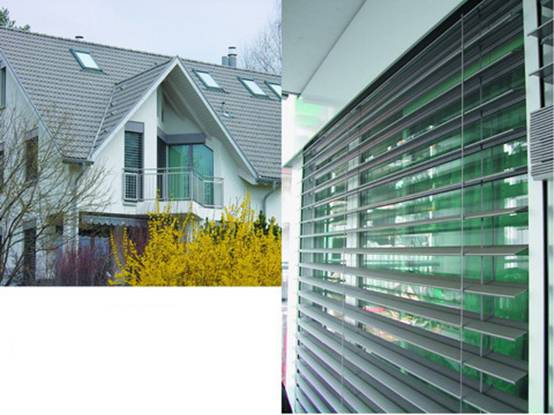

五、产品案例：
